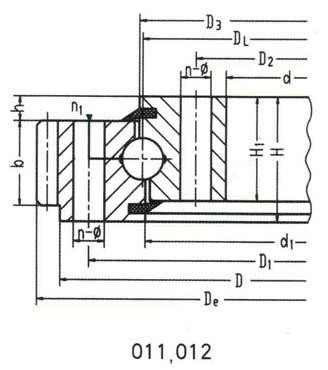

基本型號 Basic Type	外型尺寸 Configuration Size			安裝尺寸 Mounting Size				結構尺寸 Structural Size						齒輪參數 Gear Data					額定負荷 Basic load ratings	參考質量 Reference quality
外齒式 Outer tooth type (DL)	D	d	H	D₁	D₂	n	Ф	n₁	Ф	D₃	d₁	H₁	h	m	De	z	b	x	Coa	kg
	mm			mm			mm		mm	mm					mm		mm		10
011.30.500	602	398	80	566	434	20	18	4	M10×1	501	498	70	10	5	630	123	60	+0.5	129	75.8
012.30.500														6	630	102
011.30.560	662	458	80	626	494	20	18	4	M10×1	561	558	70	10	5	690	135	60	+0.5	144	94
012.30.560														6	690	112
011.30.630	732	528	80	696	564	24	18	4	M10×1	631	628	70	10	6	774	126	60	+0.5	187	110
012.30.630														8	776	94
011.30.710	812	608	80	776	644	24	18	4	M10×1	711	708	70	10	6	852	139	60	+0.5	212	120
012.30.710														8	856	104
011.40.800	922	678	100	878	722	30	22	6	M10×1	711	798	90	10	8	968	118	80	+0.5	313	256
012.40.800														10	970	94
011.40.900	1022	778	100	978	822	30	22	6	M10×1	901	898	90	10	8	1064	130	80	+0.5	355	240
012.40.900														10	1070	104
011.40.1000	1122	878	100	1078	922	36	22	6	M10×1	1001	998	90	10	10	1190	116	80	+0.5	394	305
012.40.1000														12	1188	96
011.40.1120	1242	998	100	1198	1042	36	22	6	M10×1	1121	1118	90	10	10	1300	127	80	+0.5	443	300
012.40.1120														12	1308	106
011.45.1250	1390	1110	110	1337	1163	40	26	6	M10×1	1252	1248	100	10	12	1452	118	90	+0.5	554	420
012.45.1250														14	1456	101
011.45.1400	1540	1260	110	1487	1313	40	26	6	M10×1	1402	1398	100	10	12	1608	131	90	+0.5	617	480
012.45.1400														14	1610	112
011.45.1600	1740	1460	110	1687	1513	45	26	8	M10×1	1602	1598	100	10	14	1820	127	90	+0.5	702	550
012.45.1600														16	1824	111
011.45.1800	1940	1660	110	1887	1713	45	26	8	M10×1	1802	1798	100	10	14	2016	141	90	+0.5	793	610
012.45.1800														16	2016	123
011.60.2000	2178	1825	144	2110	1891	48	33	8	M10×1	2002	1998	132	12	16	2272	139	120	+0.5	1210	1100
012.60.2000														18	2268	123
011.60.2240	2418	2065	144	2350	2131	48	33	8	M10×1	2242	2238	132	12	16	2496	153	120	+0.5	1350	1250
012.60.2240														18	2502	136
011.60.2500	2678	2325	144	2610	2391	56	33	8	M10×1	2502	2498	132	12	18	2772	151	120	+0.5	1500	1400
012.60.2500														20	2780	136
011.60.2800	2978	2625	144	2910	2691	56	33	8	M10×1	2802	2798	132	12	18	3078	168	120	+0.5	1680	1600
012.60.2800														20	3080	151
011.75.3150	3376	2922	174	3686	3014	56	45	8	M10×1	3152	3147	162	12	20	3480	171	150	+0.5	2380	2800
012.75.3150														22	3476	155
011.75.3550	3776	3322	174	3686	3414	56	45	8	M10×1	3552	3547	162	12	20	3880	191	150	+0.5	2690	3200
012.75.3550														22	3894	174
011.75.4000	4226	3772	174	4136	3864	60	45	10	M10×1	4002	3997	162	12	22	4334	194	150	+0.5	3020	3600
012.75.4000														25	4350	171
011.75.4500	4726	4272	174	4636	4364	60	45	10	M10×1	4502	4497	162	12	22	4840	217	150	+0.5	3410	4000
012.75.4500														25	4850	191

基本型號	外型尺寸			安裝尺寸				結構尺寸						齒輪參數					額定負荷	參考質量
Basic Type	Configuration Size			Mounting Size				Structural Size						GearData					Basic load ratings	Reference quality
外齒式	D	d	H	D1	D2	n	Ф	n1	Ф	D3	d1	H1	h	m	Da	z	b	x	Coa	kg
Outer tooth type	D	d	H	D1	D2		Ф		Ф	D3	d1	H1	h		Da		b		Coa
(DL)	mm			mm			mm			mm					mm		mm		10
011.20.200	280	120	60	248	152	16	M14	2	M10×1	201	199	50	10	3	300	98	40	0	2.1	18
011.20.224	304	144	60	272	176	16	M14	2	M10×1	225	223	50	10	3	312	105	40	0	2.1	21
011.20.280	330	170	60	298	202	16	M14	2	M10×1	251	249	50	10	4	352	86	40	0	2.8	23
011.20.280	360	200	60	328	232	16	M14	2	M10×1	281	279	50	10	4	348	94	40	0	2.8	26
011.22.315	408	222	70	372	258	18	M16	2	M10×1	316	314	60	10	5	435	85	50	0	4.5	41
011.25.355	448	262	70	412	298	18	M16	2	M10×1	356	354	60	10	5	475	93	50	0	4.5	53
011.25.400	493	307	70	457	343	18	M16	2	M10×1	401	399	60	10	6	528	86	50	0	5.2	60
011.25.450	543	357	70	507	393	18	M16	2	M10×1	451	449	60	10	6	576	94	50	0	5.2	73
